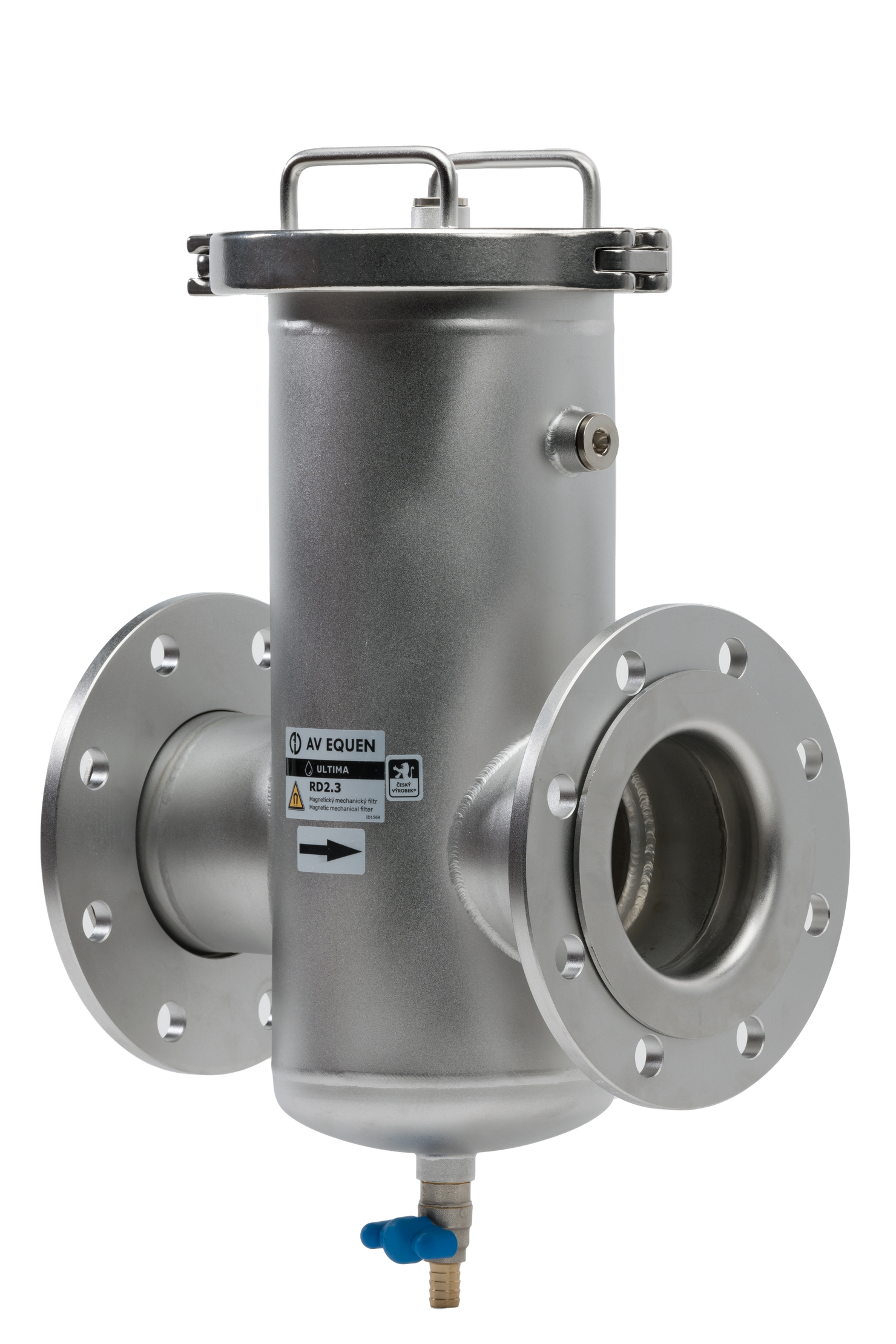

Antarktis RD2.3 je výkonný mechanický filtr, který chrání rozvody pitné vody před nečistotami. Kaly jsou zachyceny nerezovou filtrační vložkou. Filtr Antarktis RD2.3 je vyroben z nerezové oceli s odolností proti chemickým přípravkům a mechanickým nečistotám.
Vlastnosti filtru Antarktis RD2.3
Materiál filtru: nerezová ocel
Materiál filtrační vložky: nerez, 100 µm
Maximální pracovní teplota: 85°C
Maximální pracovní tlak: 10 bar
Velikost připojení: DN50, DN65, DN80, DN100, DN125 a DN 150
Příruba: PN10/16
Provozní kapalina: pitná voda, užitková voda, technologická voda
| Objednací kód | Velikost připojení | Maximální pracovní teplota | Maximální pracovní tlak |
| ATS/RD2.3-50 | DN 50 – závit vnitřní | 85°C | 10 bar |
| ATS/RD2.3-65 | DN 65 – příruba | ||
| ATS/RD2.3-80 | DN 80 – příruba | ||
| ATS/RD2.3-100 | DN 100 – příruba | ||
| ATS/RD2.3-125 | DN 125 – příruba | ||
| ATS/RD2.3-150 | DN 150 – příruba |
Splňuje ČSN 14868
Technické parametry:
| A | B | C | D | E | Typ
připojení |
Průtok
(m3/hod) |
Hmotnost
filtru (kg) |
|
| DN50 | 185 | 205 | 310 | 274 | 300 | Závit vnitřní G2“ | 20 | 12 |
| DN 65 | 185 | 205 | 310 | 274 | 300 | příruba | 40 | 16 |
| DN 80 | 200 | 205 | 310 | 274 | 300 | příruba | 55 | 16 |
| DN 100 | 220 | 205 | 310 | 274 | 300 | příruba | 80 | 17 |
| DN 125 | 250 | 235 | 395 | 315 | 350 | příruba | 130 | 26 |
| DN 150 | 285 | 235 | 395 | 315 | 350 | příruba | 180 | 28 |
Detail instalace filtru:
Pro snadnou montáž a demontáž doporučujeme dodržet minimální vzdálenosti uvedené ve schématu:
Vodorovná instalace:
Svislá instalace:
Postup čištění filtru:
1.Uzavřít vstupní a výstupní kulový kohout / klapku u filtru.
2.Vypustit vodu z filtru.
3.Povolit a sundat rychloupínací objímku
4.Otevřít filtr a zkontrolovat stav těsnění.
5.Povolit matice s okem, sundat hlavu filtrační vložky.
6.Vyndat a vyčistit vložku.
7.Pohledem do filtru zjistit, jestli na dně filtru nejsou ulpělé další nečistoty. Pokud ano, propláchnout filtr vodou.
8.Složit filtr v opačném postupu.
9.V případě instalace horizontální: Naplnit filtr vodou pootevřením jednoho z kohoutů/klapky až po hrdlo filtru – poloha horizontální.
10.Nasadit správně těsnění, zavřít filtr a nasadit rychloupínací objímku.
11.V případě instalace vertikální: filtr naplnit vodou souběžně s otevřenou horní odvzdušňovací zátkou při již zavřeném filtru.
12.Otevřít vstupní a výstupní kulový kohout/klapku u filtru.
UPOZORNĚNÍ!
- Při servisu filtru uzavřete vstupní a výstupní kohout, upusťte z filtru tlak.
- Při práci vždy používejte ochranné pracovní pomůcky.
