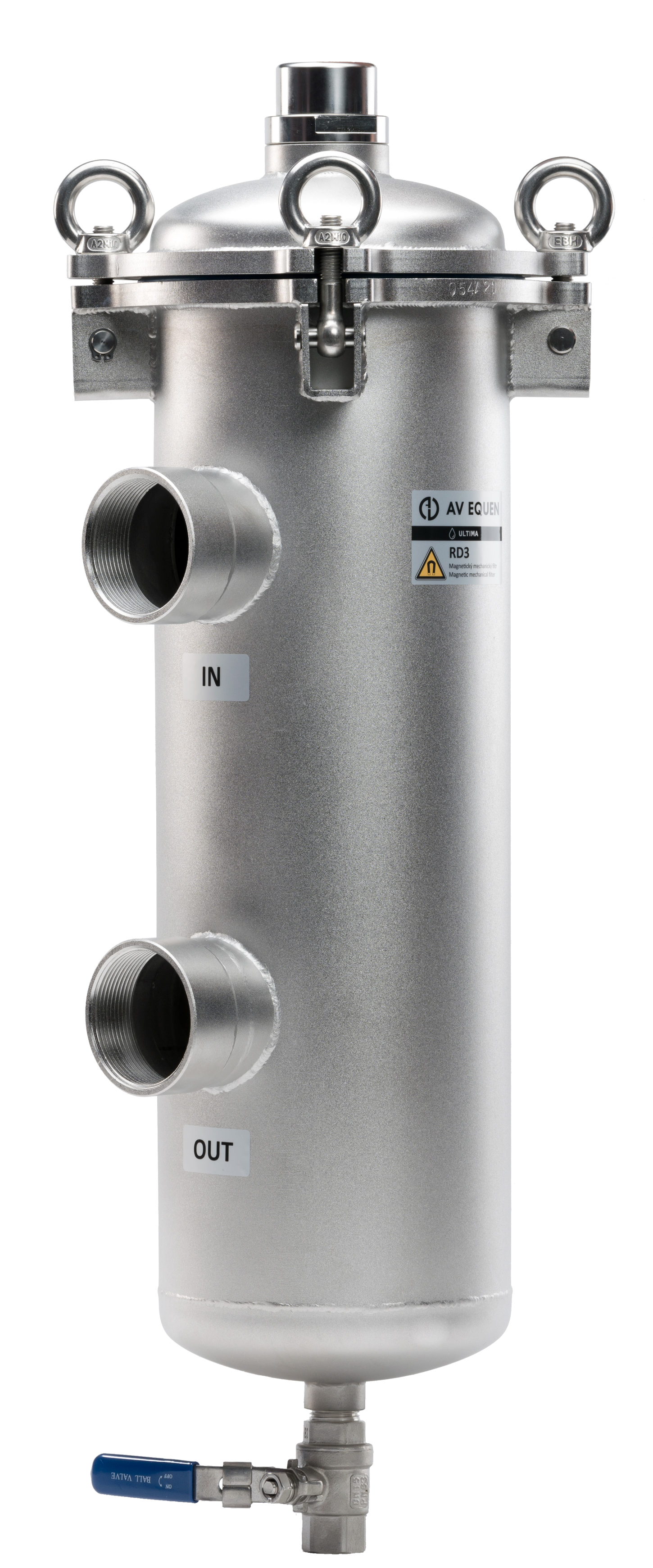

Ultima RD3: Magnetický mechanický filtr pro velkoobjemové systémy
Ultima RD3 je výkonný magnetický mechanický filtr, který je konstruován pro ochranu oběhových čerpadel a výměníků kotlů před veškerými korozními i nekorozními nečistotami z topných okruhů. Kovové částice a magnetické kaly z velkoobjemových systémů jsou kontinuálně zachyceny díky vysoce účinnému magnetu o síle 12.000 Gauss. Filtr Ultima RD3 je určen k vertikální instalaci, přičemž je vyroben z nerezové oceli s odolností proti chemickým přípravkům a mechanickým nečistotám.
Ultima RD3: Vlastnosti filtru
| Materiál filtru | nerezová ocel |
| Síla magnetu | 12.000 Gauss |
| Materiál magnetu | neodym |
| Materiál filtrační vložky | nerez, 100 mikronů (µm) |
| Maximální pracovní teplota | 85 °C (110 °C *) |
| Maximální pracovní tlak | 10 bar |
| Maximální průtok | 80 m3/hod |
| Možnost instalace | pevná vertikální |
| Velikost připojení | DN 50 – závit G2“ DN 65 – závit G 2,5“ DN 80 – závit G3“ DN 100 – závit G 4“ |
| Příruba | vnitřní závit |
| Provozní kapalina | voda, voda s glykolem |
Popis jednotlivých dílů filtru
Technické parametry filtru Ultima RD3
| A | B | C | D | Typ připojení | Průtok (m3/hod) | Hmotnost filtru (kg) | |
| DN 50 | 648 | 200 | 212 | 123 | Vnitřní závit | 18 | 14,1 kg |
| DN 65 | 648 | 200 | 212 | 128 | Vnitřní závit | 39 | 14,3 kg |
| DN80 | 648 | 200 | 212 | 131 | Vnitřní závit | 52 | 14,4 kg |
| DN100 | 648 | 200 | 212 | 136 | Vnitřní závit | 79 | 15,3 kg |
Schéma proudění vody ve filtru
Ultima RD3: Instalační schéma zapojení filtru
Možné instalační varianty:
- Před zdroj tepla na zpáteční potrubí
- Před výměníkovou stanici nebo před výměník na vstupu
- Před citlivé řídící a regulační prvky v soustavě (servoventily, ventily, průtokoměry)
Poznámka: pro projektové zpracování lze na vyžádání zaslat dokumentaci ve formátu .DWG
Doporučená instalace pro snadnou montáž:
POZOR! Součástí filtru RD3 je magnet vytvářející rozsáhlé magnetické pole. Vytvořené magnetické pole může být ohrožující pro elektronické přístroje v okolí magnetu.
