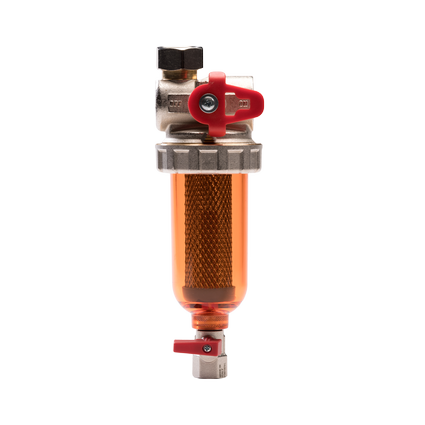

Ultima E/BD

Magnetický mechanický filtr

Ultima E/BD je kompaktní magnetický mechanický filtr s vestavěným kulovým kohoutem určený pro ochranu oběhových čerpadel výměníků kotlů před nečistotami z topných systémů. Filtr je určen k zachycení všech typů nečistot – magnetických i nemagnetických, přičemž korozní nečistoty jsou filtrovány díky vysoce účinnému magnetu o síle 11.000 Gauss. Vysoká a rychlá účinnost je zajištěna nerezovou omyvatelnou filtrační vložkou..

Splňuje ČSN 14868

Technické parametry

Ultima E/BD: Rozměry filtru

A  …  50 mm
B  …  210 mm

Tlakové ztráty

Instalace filtru

Filtr je primárně určen k instalaci na zpáteční potrubí před zdroj tepla pro jeho ochranu před nečistotami. Filtr lze namontovat na topný systém ve dvou polohách – viz obrázková příloha.

Ultima E/BD: Čištění filtru

Perioda pro vyčištění filtru se bude lišit systém od systému, bude záležet zejména na míře jeho znečištění a na provozních podmínkách. Pozn.: Důležité je, aby byl filtr nainstalovaný na novém topném systému před jeho prvotním spuštěním do provozu, a to z důvodu, aby veškeré nečistoty vzniklé při montáži systému a nečistoty vzniklé při výrobě jednotlivých komponent systému skončily ve filtru a ne ve výměníku zdroje tepla nebo v oběhovém čerpadle.

Postup pro vyčištění filtru:

1. Uzavřete kulový ventil na vstupu a výstupu filtru.
2. Vypusťte z filtru vodu otevřením ventilu na spodní straně filtru.
3. Vytočte spodní ventil z filtru, na ventilu je uchycen magnet, magnet očistěte od usazených nečistot.
4. Povolte matici spojující tělo a hlavu filtru.
5. Vytáhněte z filtru vložku a vyčistěte ji.
6. Filtr složte v opačném postupu (dbejte, aby gumové kroužky řádně seděly na filtrační vložce a vložku nejdříve nasaďte do hlavy filtru).

UPOZORNĚNÍ!
Součástí filtru je silný neodymový magnet. Neodymové magnety jsou tvrdé, ale křehké, proto může dojít při pádu magnetu k jeho trvalému poškození, magnet nevystavujte vyšší teplotě než 90 °C.
