Magnetický mechanický filtr

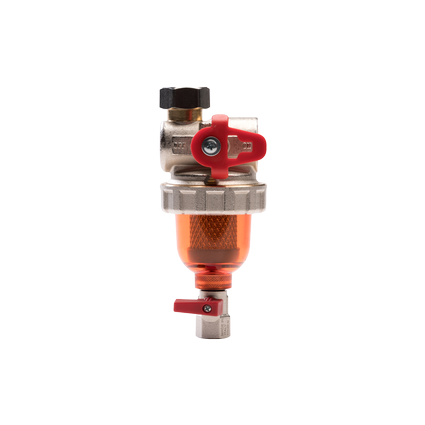

Ultima E/BK je kompaktní magnetický mechanický filtr s vestavěným kulovým kohoutem určený pro ochranu oběhových čerpadel výměníků kotlů před nečistotami z topných systémů. Filtr je určen k zachycení všech typů nečistot – magnetických i nemagnetických, přičemž korozní nečistoty jsou filtrovány díky vysoce účinnému magnetu o síle 11.000 Gauss. Vysoká a rychlá účinnost je zajištěna nerezovou omyvatelnou filtrační vložkou.
Technické parametry:
Ultima E/BK: Rozměry filtru
A … 50 mm
B … 150 mm
Tlakové ztráty
| Průtok (m3/hod) | 1 | 1,5 | 2 | 2,5 | 3 |
| Tlaková ztráta (kPa) | 2,5 | 6 | 11 | 17 | 24 |
Instalace filtru
Filtr je primárně určen k instalaci na zpáteční potrubí před zdroj tepla pro jeho ochranu před nečistotami. Filtr lze namontovat na topný systém ve dvou polohách – viz obrázková příloha.
Ultima E/BK: Čištění filtru
Perioda pro vyčištění filtru se bude lišit systém od systému, bude záležet zejména na míře jeho znečištění a na provozních podmínkách. Pozn.: Důležité je, aby byl filtr nainstalovaný na novém topném systému před jeho prvotním spuštěním do provozu, a to z důvodu, aby veškeré nečistoty vzniklé při montáži systému a nečistoty vzniklé při výrobě jednotlivých komponent systému skončily ve filtru a ne ve výměníku zdroje tepla nebo v oběhovém čerpadle.
Postup pro vyčištění filtru:
- Uzavřete kulový ventil na vstupu a výstupu filtru.
- Vypusťte z filtru vodu otevřením ventilu na spodní straně filtru.
- Vytočte spodní ventil z filtru, na ventilu je uchycen magnet, magnet očistěte od usazených nečistot.
- Povolte matici spojující tělo a hlavu filtru.
- Vytáhněte z filtru vložku a vyčistěte ji.
- Filtr složte v opačném postupu (dbejte, aby gumové kroužky řádně seděly na filtrační vložce a vložku nejdříve nasaďte do hlavy filtru).
UPOZORNĚNÍ!
POZOR! Součástí filtru je silný neodymový magnet. Neodymové magnety jsou tvrdé, ale křehké, proto může dojít při pádu magnetu k jeho trvalému poškození,magnet nevystavujte vyšší teplotě než 90 °C.
