Ultima RD2.3: Magnetický mechanický filtr pro topné a chladící systémy
Ultima RD2.3 je výkonný mechanický magnetický filtr, který před nečistotami chrání oběhová čerpadla a výměníky zdrojů tepla/chladu v rámci topných a chladících systémů. Kovové částice a magnetické kaly jsou kontinuálně zachyceny díky vysoce účinnému magnetu o síle 12.000 Gauss. Filtr Ultima RD2.3 je vyroben z nerezové oceli s odolností proti chemickým přípravkům a mechanickým nečistotám.
Vlastnosti magnetického mechanického filtru
Materiál filtru: Nerezová ocel
Síla magnetu: 12.000 Gauss
Materiál filtrační vložky: Nerez, 100 µm
Maximální pracovní teplota: 85°C,
Maximální pracovní tlak: 10 bar
Velikost připojení: DN50
Typ připojení: závit G2″
Provozní kapalina: Voda, voda s glykolem
Ultima RD2.3: Popis jednotlivých dílů filtru
Schéma proudění vody ve filtru
Ultima RD2.3: Technické parametry a prvky filtru
Instalační schéma zapojení filtru
Možné instalační varianty:
- Před zdroj tepla na zpáteční potrubí
- Před výměníkovou stanici nebo před výměník na vstupu
- Před citlivé řídící a regulační prvky v soustavě (servoventily, ventily, průtokoměry)
Poznámka: pro projektové zpracování lze na vyžádání zaslat dokumentaci ve formátu .DWG
Vodorovná instalace:
Svislá instalace:
Doporučená instalace pro snadnou montáž
Vodorovná instalace:
Svislá instalace:

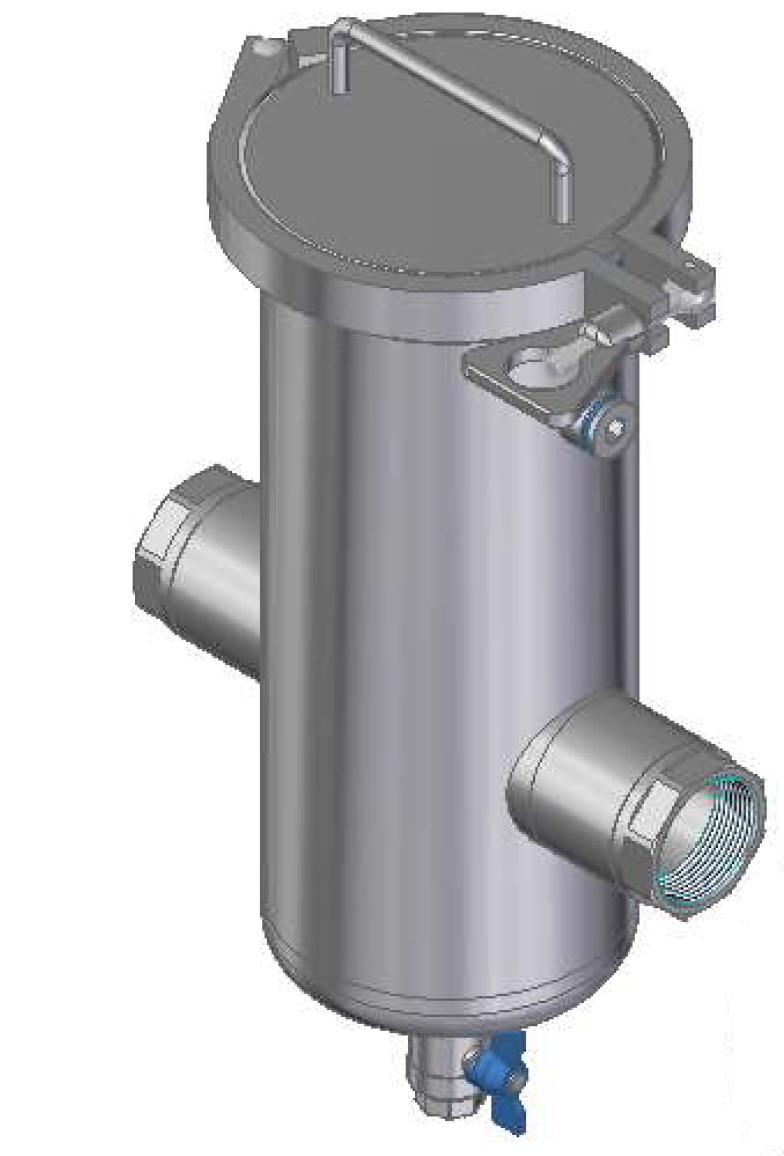

Foto filtru:
