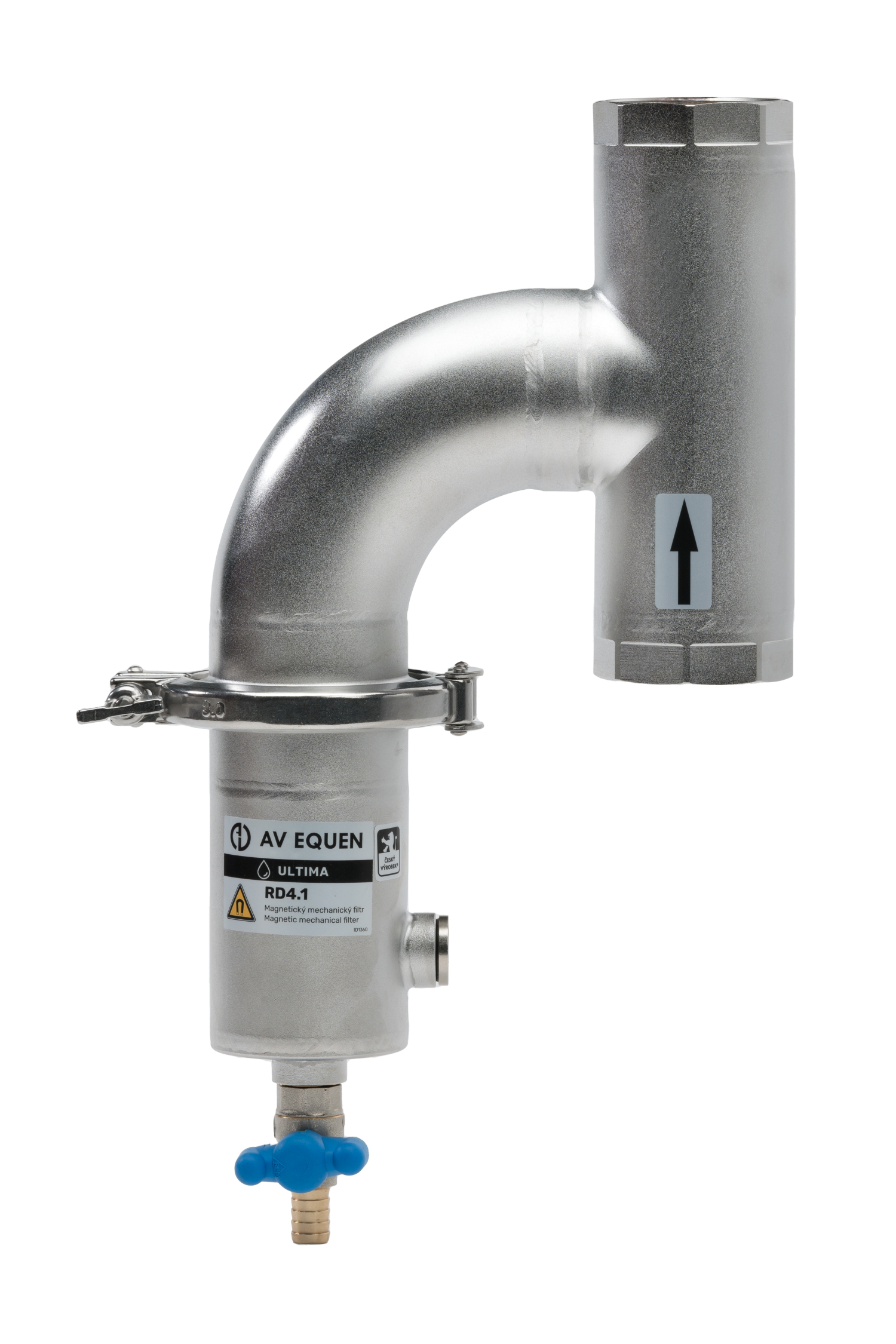

Ultima RD4.1 2″ VD

Magnetický mechanický filtr pro topné a chladící systémy

Ultima RD4.1 je výkonný mechanický magnetický filtr, který před nečistotami chrání oběhová čerpadla a výměníky zdrojů tepla/chladu v rámci topných a chladících systémů.

Kovové částice a magnetické kaly jsou kontinuálně zachyceny díky vysoce účinnému magnetu o síle 9.000 Gauss. Filtr Ultima RD4.1 je vyroben z nerezové oceli s odolností proti chemickým přípravkům a mechanickým nečistotám. Variabilní filtr určený k vertikální i horizontální instalaci na zpětné potrubí topných a chladících systémů.

Vlastnosti filtru

Materiál filtru nerezová ocel
Síla magnetu 9.000 Gauss
Materiál magnetu neodym
Materiál filtrační vložky nerez, 100 mikronů (µm)
Maximální pracovní teplota 85 °C
Maximální pracovní tlak 10 bar
Maximální průtok 18 m3/hod
Velikost připojení DN 50 (G2”), možnost zakoupení redukce k filtru pro dimenze: G1 ¼“ a G1 ½“
Provozní kapalina voda, voda s glykolem

Splňuje ČSN 14868

Ultima RD4.1: Popis jednotlivých dílů filtru

Ultima RD4.1 - popis filtru

Schémata proudění vody ve filtru

Ultima RD4.1 - schéma proudění

Technické parametry a prvky filtru Ultima RD4.1

E A B C D Typ

připojení

 Průtok

(m3/hod)

 Hmotnost

filtru (kg)
G1¼” (DN 32) 251 226 203 429 závit 13 5,0
G1½” (DN 40) 251 226 203 429 závit 16 4,8
G2” (DN 50) 251 206 213 419 závit 18 3,8

Ultima RD4.1 - technické parametry

Tlakové ztráty filtru (bar)

Ultima RD4.1 - tlakové ztráty

Instalační schéma variant zapojení filtru Ultima RD4.1

  • Vertikální instalace na zpětné potrubí s možností horního ❶ nebo dolního ❷ nátoku
  • Horizontální instalace na zpětné potrubí s možností levého nebo pravého nátoku ❸

Ultima RD4.1 - schéma zapojení

Postup při čištění filtru ULTIMA RD4.1

  1. Před čištěním filtru zastavit oběhové čerpadlo na větvi, na které se bude filtr čistit.
  2. Uzavřít vstupní a výstupní kulový ventil/klapku u filtru.
  3. Vypustit  vodu z filtru.
  4. Povolit clamp a rozdělit jednotlivé části filtru.
  5. Následně z filtru vytáhnout filtrační vložku a magnet, očistit a odmastit.
  6. Zkontrolovat těsnění ve šroubení. V případě potřeby těsnění vyměnit.
  7. Vrátit do dna těla filtru očištěnou filtrační vložku a magnet. Následně tělo filtru zašroubovat.
  8. Prostřednictvím clampu opětovně spojit jednotlivé části filtru.
  9. Otevřít vstupní a výstupní kulový ventil/klapku u filtru.
  10. Spustit oběhové čerpadlo.
