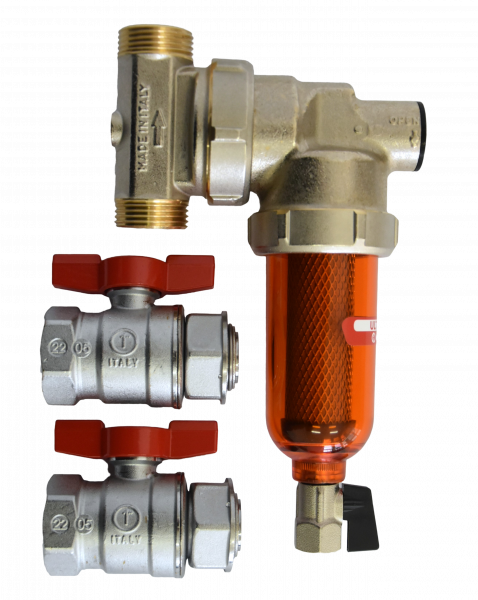

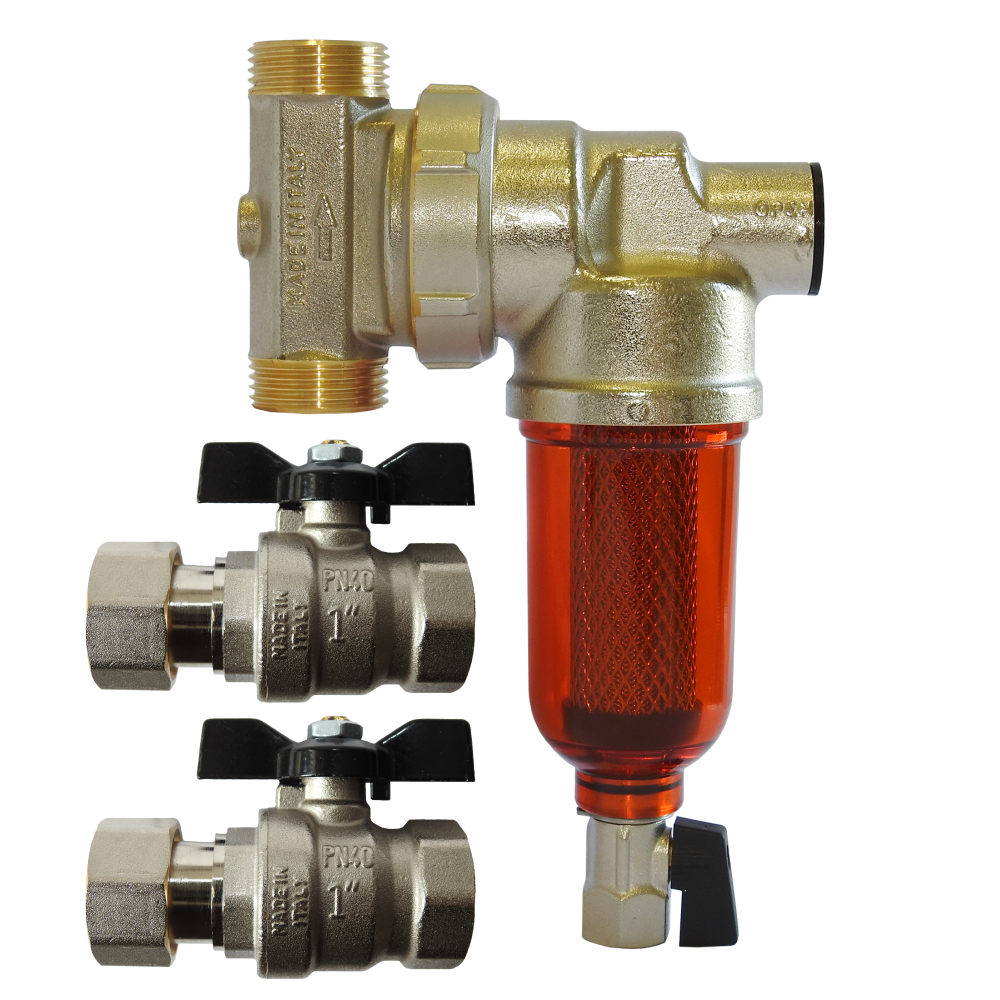

Ultima RS Comfort 1“

Magnetický mechanický filtr pro kotle a tepelná čerpadla

Magnetický mechanický filtr s rotačním připojením pro ochranu komponent topných systémů s kotli a tepelnými čerpadly před poškozením nečistotami, které se vytvoří během provozu systému, nebo před tvorbou nežádoucích usazenin z nekvalitní provozní kapaliny.

Výhody filtru Ultima RS:

  • možnost horizontální i vertikální instalace
  • jemná nerezová 100 mikronová filtrační vložka
  • výkonný neodymový magnet o síle 11.000 Gauss
  • transparentní nádobka umožňuje kontrolu stavu zanesení filtru
  • dvojité těsnění mezi nádobkou a výpustním ventilem minimalizuje riziko poškození
  • vypouštěcí ventil pro rychlou a snadnou obsluhu



Vlastnosti filtru Ultima RS:

Připojovací dimenze filtru Kombinace vnějšího závitu 1“ a vnitřního závitu ¾“, a vnitřního závitu ¾“, 2 x kulový kohout 1“ F x 1“ RF
Materiál filtru Mosazná hlava
Transparentní plastové tělo
Materiál filtrační vložky nerez, 100 mikronů
Hydraulická těsnění EPDM
Síla magnetu 11.000 Gauss
Materiál magnetu Neodym
Max. pracovní teplota 90 °C
Max. pracovní tlak 25 bar
Provozní kapalina voda, směs voda a glykol
Splňuje ČSN 14868

Technické informace:

Doporučený pracovní tlak 1,5 – 2 bar
Max tlak 25 bar
Nominální průtok 2 m3/hod
Max. průtok 4,8 m3/hod
Kv 4,1
Tlaková ztráta při nominálním průtoku 0,2 bar

Základní rozměry filtru Ultima RS (mm)

Ultima RS - rozměry

Ultima RS - popisPopis součástí filtru Ultima RS:

  1. Hlava filtru
  2. Připojovací rotační T-kus
  3. Nádobka filtru
  4. Filtrační vložka 100 mikronů
  5. Magnet 11.000 Gauss (uvnitř filtrační vložky)
  6. Vypouštěcí ventil

Instalace filtru Ultima RS

Filtr Ultima RS umožňuje díky rotačnímu připojení horizontální i vertikální instalaci.

Doporučujeme jej umístit na zpětné potrubí, přivádějící vodu z topení do kotle či tepelného čerpadla. Tímto bude zajištěno, že veškeré nečistoty ze systému budou zachyceny ve filtru před vstupem vody do instalovaného zařízení.

Instalací filtru budou ochráněny všechny kritické komponenty systému (trojcestný ventil, oběhové čerpadlo, výměník, senzory) proti mechanickým magnetickým i nemagnetickým nečistotám.

Pro provedení snadné údržby a čištění filtru je doporučeno instalovat před filtr a za filtr uzavírací kulový kohout – viz schémata níže.

Instalační schémata:

Horizontální instalace s tepelným čerpadlem

Vertikální instalace s tepelným čerpadlem

Horizontální instalace s kotlem

Vertikální instalace s kotlem

Vyčištění filtru a údržba

Pro zajištění správné funkčnosti filtru je nutná pravidelná kontrola a čištění filtru. Před vyčištěním filtru zkontrolovat, zda-li je čištění bezpečné.

Před čištěním filtru doporučujeme vypnout kotel a nechat ochladit provozní vodu na bezpečnou teplotu, aby nedošlo k úrazu při čištění.

Postup pro vyčištění filtru:

  1. Uzavřít kulové kohouty před a za filtrem.
  2. Otevřít vypouštěcí ventil a vypustit vodu z celého filtru.
  3. Vytočit spodní ventil z filtru, na ventilu je uchycen magnet, magnet očistit od usazených nečistot.
  4. Odšroubovat plastové tělo filtru, vytáhnout filtrační vložku.
  5. Všechny komponenty omýt a vyčistit.
  6. Zkontrolovat, zda není poškozen těsnicí O-kroužek, v případě poškození jej vyměnit. Při kompletaci filtru zkontrolovat usazení gumových kroužků a těsnění.
  7. Omyté a čisté komponenty opět zkompletovat.
  8. Filtr napouštět vodou pomalu, aby bylo možné zkontrolovat těsnost.

Pro správnou funkčnost filtru doporučujeme kontrolu a vyčištění filtru alespoň jednou ročně.

V případě instalace do nového systému je nutná kontrola nejpozději po jednom měsíci provozu.

V případě instalace filtru do již provozovaného systému může být nutnost čistění častější, a to v závislosti na znečistění systému.
