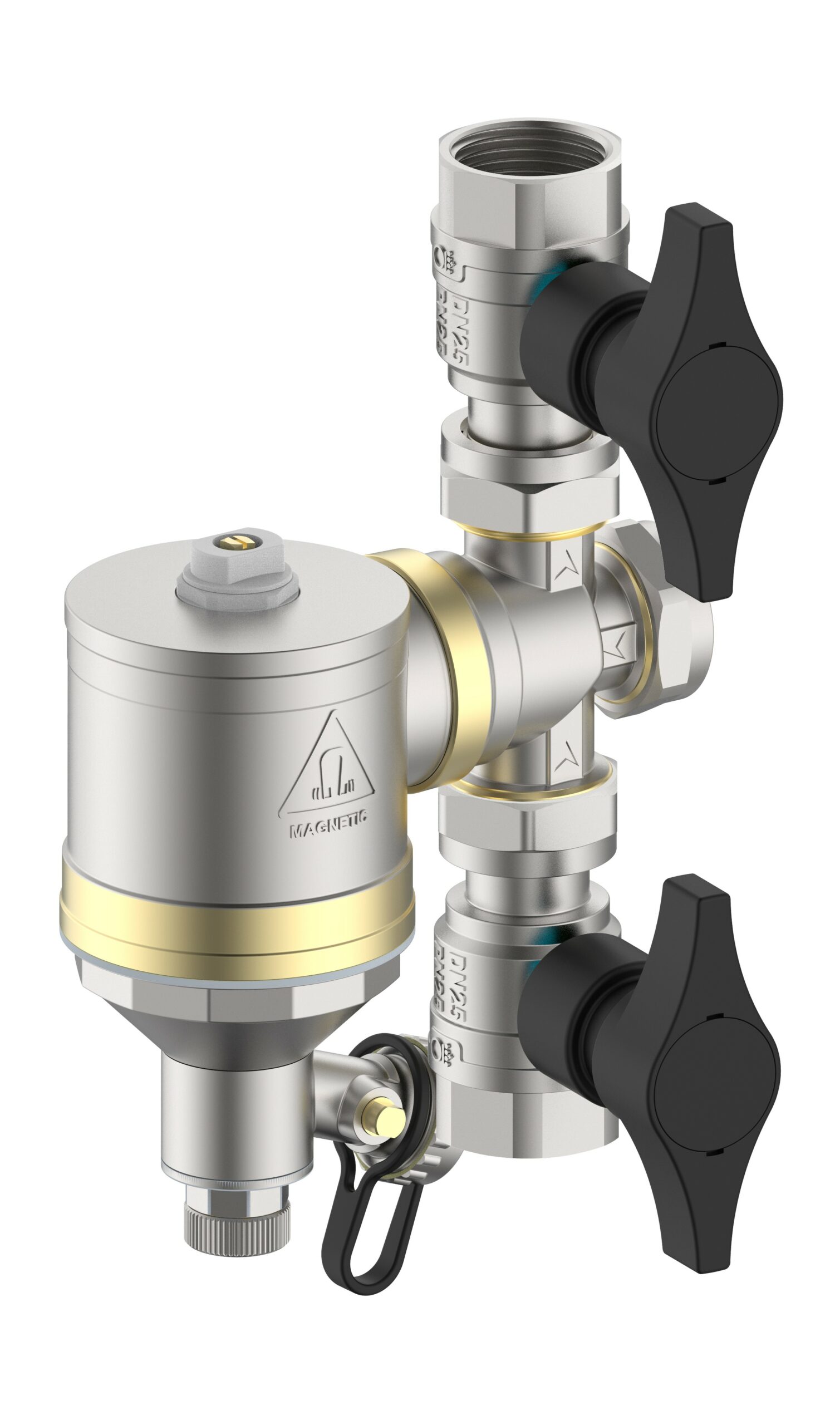

Ultima SP-M1: Kompaktní magnetický mechanický filtr pro ochranu komponent kotle před poškozením nečistotami, které se vytvoří během provozu systému, nebo před tvorbou nežádoucích usazenin z nekvalitní provozní kapaliny.
Magnetický mechanický filtr s rotačním připojením pro ochranu komponent topných systémů s kotli a tepelnými čerpadly před poškozením nečistotami, které se vytvoří během provozu systému, nebo před tvorbou nežádoucích usazenin z nekvalitní provozní kapaliny.
Výhody filtru Ultima SP-M1:
- možnost horizontální i vertikální instalace
- jemná nerezová 100 mikronová filtrační vložka
- výkonný neodymový magnet o síle 11.000 Gauss
- vypouštěcí ventil pro rychlou a snadnou obsluhu
Ultima SP-M1: Vlastnosti filtru
| Připojovací dimenze |
|
| Materiál připojení | mosaz |
| Materiál těla a víčka filtru | mosaz |
| Materiál filtrační vložky | nerez, 100 mikronů |
| Náhradní filtrační vložka | nerez, 500 mikronů |
| Hydraulická těsnění | EPDM |
| Síla magnetu | 11.000 Gauss |
| Materiál magnetu | neodym |
| Max. prac. teplota | 110 °C |
| Max. pracovní tlak | 10 bar |
| Provozní kapalina | voda, voda s glykolem |
Rozměry filtru
Popis filtru a schéma funkčnosti
Instalace filtru
Filtr doporučujeme umístit na zpětné potrubí, přivádějící vodu z topení do kotle. Instalací před kotel a oběhové čerpadlo bude zajištěno, že veškeré nečistoty ze systému budou zachyceny ve filtru před vstupem vody do kotle. Tím je ochráněno oběhové čerpadlo, kterému hrozí poškození z důvodu nakumulování magnetických nečistot, a výměník kotle, ve kterém by mohlo dojít k tvorbě nežádoucích inkrustů.
Při instalaci je nutné dodržet směr proudění vyznačený na filtru.
Rotační připojovací segment umožňuje instalaci filtru v těchto pozicích:
- vertikální
- horizontální
- jakkoliv mezi těmito polohami
Vyčištění filtru a údržba
- Postup pro vyčištění filtru:1.Uzavřít kulové kohouty před a za filtrem.
2.Vyšroubovat magnet z pouzdra a vyjmout magnet.
3.Otevřít vypouštěcí ventil a vypustit vodu z celého filtru
4.Otevřít tělo filtru, vyjmout filtrační vložku.
5.Všechny komponenty omýt a vyčistit.
6.Omyté a čisté komponenty opět zkompletovat.
7.Povolit odvzdušňovací ventil, filtr pomalu napouštět vodou, zkontrolovat těsnost.
8.Filtr napustit, uzavřít odvzdušňovací ventil
Pro správnou funkčnost filtru doporučujeme kontrolu a vyčištění filtru alespoň jednou ročně.
V případě instalace do nového systému je nutná kontrola nejpozději po jednom měsíci provozu.
V případě instalace filtru do již provozovaného systému může být nutnost čistění častější, a to v závislosti na znečistění systému.
UPOZORNĚNÍ: Součástí filtru SP-M1 je silný magnet vytvářející rozsáhlé magnetické pole. Vytvořené magnetické pole může být ohrožující pro elektronické přístroje v okolí magnetu.
